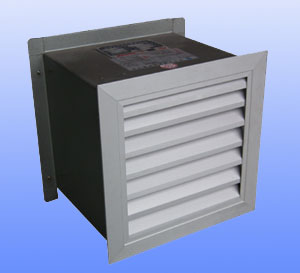

XBDZ新型低噪声壁式轴流风机

XBDZ(方型)低噪声新型壁式轴流风机

隔爆型风机说明

一、           概述：

XBDZ(方型)隔爆型低噪声壁式轴流风机是我公司在dSF系列隔爆型节能低噪声壁式轴流风机的基础上，为了满足广大用户的需求，在风机外筒加设方体型外壳，内置吸声材料，使之风机运行更平稳、振动小、噪声更低、安装方便、牢固，风机靠外墙侧配装铝合金防水百叶(或不锈钢百叶)，以防止室外雨水和自然风向室内倒灌，是我公司研制的新型防爆风机。

本系列风机符合国家《GB3836.1-2000爆炸性环境用防爆电气设备通用要求》和《GB3836.2-2000爆炸性环境用防爆电气设备隔爆型电气设备“d”的规定》的标准。

防爆标志为：“dⅡBT4”

dⅡBT4，工厂用隔爆型适用于有ⅡA、ⅡB级、T1、T2、T3、T4组可燃气体的爆炸危险环境。

用户应按有关《爆炸危险场所电气安全规程》条文规定使用本产品。

二、    结构与特点：

XBDZ(方型)隔爆型低噪声壁式轴流风机采用先进的气动设计方法，总体结构合理、隔爆性能可靠、效率高、耗电省、风量大、噪音低、安装方便、安全可靠，是目前国内先进的隔爆型节能低噪声轴流风机。

风机主体主要由含镁铝质叶轮、优质钢板方型壳体、风口网罩、铝合金防水百叶、防爆专用电机、防爆接线盒等部分组成。

本系列风机为壁式安装：品种分室内排风和室外送风两种。

本系列风机可直接与管系相连接，管系连接的风口不加防护网罩。

本系列风机在生产过程中严格按照经防爆产品规定检验程序审查批准的“dSF系列隔爆型节能低噪声轴流风机”的图纸及技术文件进行，产品性能稳定可靠。

使用条件：环境空气温度、随季节变化，但不超过40℃，湿度不大于90%。

海拔高度不超过1000m。

空气含尘量不大于150mg/m³。

工作电压：380V。频率：50HZ。

工作制：连续

XBDZ系列风机质量保证期一年，并实行三包服务。

XBDZ系列隔爆型壁式轴流风机的性能和技术参数及外型尺寸与XBDZ系列低噪声新型壁式轴流风机相同，用户在选型时可参阅其表。
